Función de seguimiento de la luz de escala para la palanca de propulsión de control del motor principal

{{{sourceTextContent.subTitle}}}

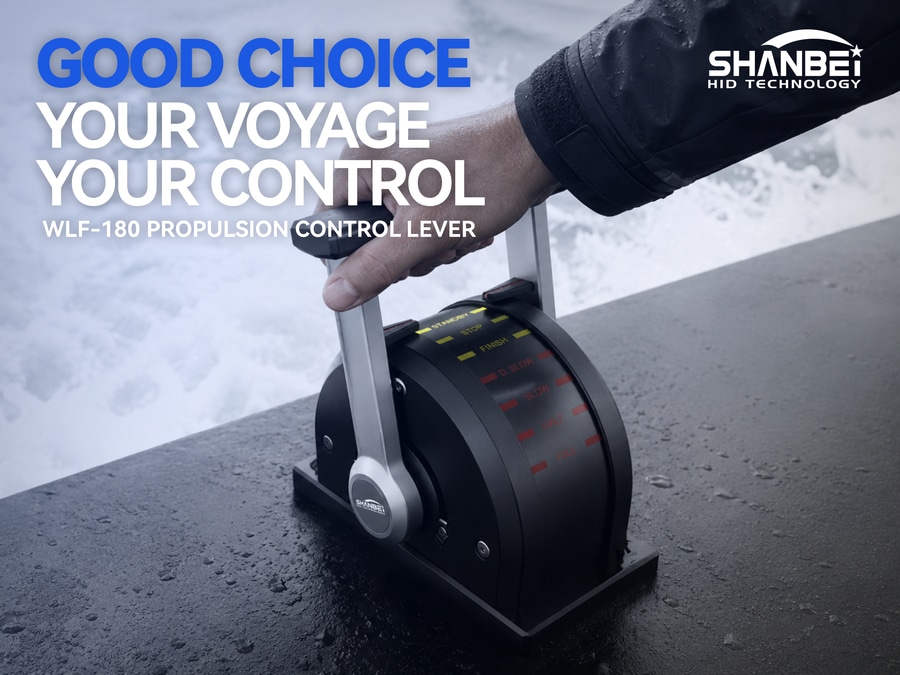

A medida que la palanca gira, las luces de la escala del panel se iluminan de forma sincronizada con la posición angular real de la palanca, indicando con precisión la posición actual de la marcha.

{{{sourceTextContent.description}}}

I. Principio de funcionamiento 1）Un sensor de posición angular (por ejemplo, un potenciómetro) situado en el interior de la palanca detecta continuamente el ángulo de giro y transmite la señal al circuito de control. En función de los umbrales de posición de marcha preestablecidos, el circuito de control hace que se encienda la luz LED en la posición de escala correspondiente.
---------------------------
II. Funciones principales
1）Proporciona al operador una respuesta visual inmediata, evitando los posibles errores de lectura que pueden surgir al confiar únicamente en el puntero mecánico.
2）Permite una identificación clara de la posición actual de la marcha en entornos con poca luz en la sala de máquinas o con ángulos de visión restringidos.
3）Forma una indicación redundante junto con el puntero mecánico, mejorando así la fiabilidad y seguridad del sistema.
---------------------------
III. Comportamiento típico
1）Cuando la palanca se empuja hacia delante desde la posición Stop: La luz amarilla Stop se apaga, y las luces verdes Ahead (Ahead 1 → Ahead 2 → Ahead 3 → Ahead 4) se encienden secuencialmente a medida que aumenta el ángulo.
2）Al tirar de la palanca hacia atrás desde la posición Stop: La luz amarilla de Stop se apaga, y las luces rojas de Astern (Astern 1 → Astern 2 → Astern 3 → Astern 4) se encienden secuencialmente a medida que aumenta el ángulo.
3）Cuando la palanca vuelve a la posición de Parada, sólo se enciende la luz amarilla de Parada; todas las demás luces se apagan.
---------------------------
IV. Nota adicional 1）Si durante el funcionamiento se detecta que la posición de la aguja mecánica no coincide con la posición de la marcha indicada por las luces de la escala, se puede utilizar una función de calibración secundaria para volver a hacerlas coincidir, asegurando una indicación de seguimiento precisa.
