Consideraciones clave para el diseño de instrumentos LCD marinos

{{{sourceTextContent.subTitle}}}

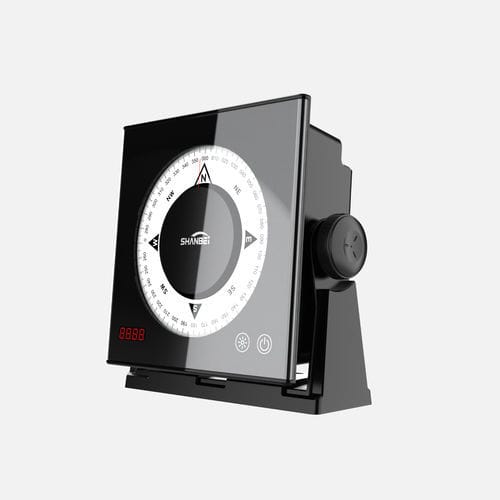

El diseño de los instrumentos LCD marinos debe integrarse estrechamente con las complejas condiciones de funcionamiento de los buques (como altas vibraciones, luz solar intensa, humedad y grandes diferencias de temperatura) y las necesidades operativas de los miembros de la tripulación.

{{{sourceTextContent.description}}}

I. Diseño de la adaptabilidad medioambiental

1. Optimización del rendimiento de la pantalla

① Legibilidad con luz intensa: Utilización de pantallas LCD de alto brillo (brillo ≥ 1000 nits), combinadas con revestimientos antideslumbrantes (bruma superficial ≤ 5%) y películas polarizadoras para reducir los reflejos de la luz solar. Soporta ajuste automático de brillo (un sensor fotosensible detecta la luz ambiente en tiempo real, con un rango de ajuste de 10 - 1000 nits).

② Funcionamiento en un amplio rango de temperaturas: Ser capaz de operar en el rango de temperatura de - 20 ° C a + 60 ° C. Adoptar paneles LCD de calidad industrial y módulos de retroiluminación resistentes a la temperatura para evitar pantallas negras a bajas temperaturas o manchas de color a altas temperaturas.

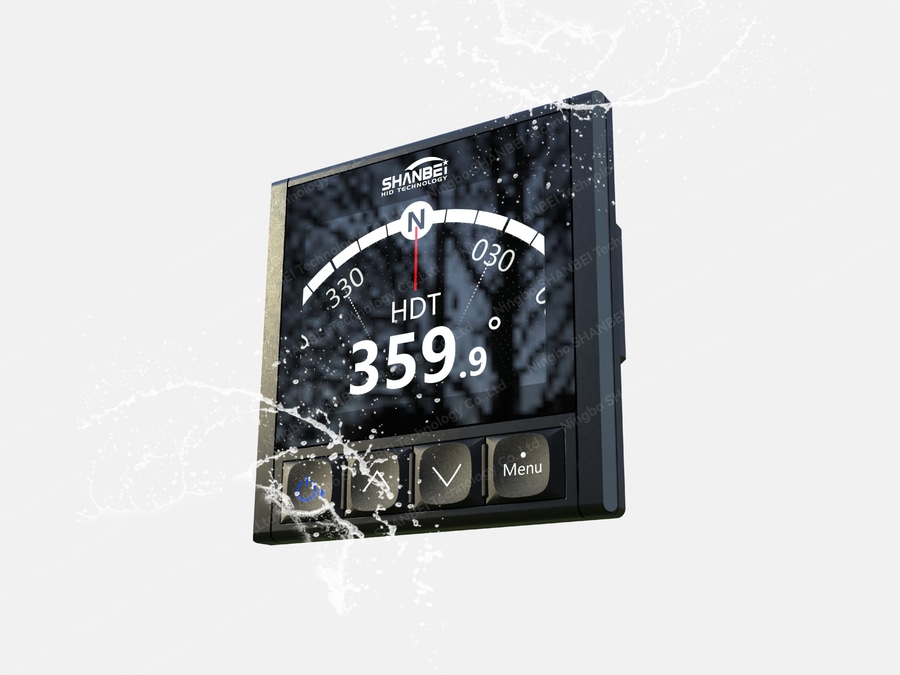

③ Resistencia al agua y al polvo: El nivel de protección de la carcasa debe ser ≥ IP67 (resistente a la inmersión en agua a una profundidad de 1 metro durante 30 minutos). Utilice juntas de goma de silicona en las uniones y cubra la superficie de la pantalla con cristal templado (dureza ≥ 7H) para evitar arañazos.

2. Resistencia a vibraciones e impactos

La estructura interna utiliza soportes amortiguadores (almohadillas amortiguadoras de goma o muelles metálicos). La placa de circuitos está reforzada (los bordes están recubiertos con pintura trifásica y los componentes están fijados con pegamento) y cumple la norma de la OMI "Prueba de vibración de equipos navales" (frecuencia de vibración de 1 a 200 Hz, aceleración ≤ 5 g).

-------------------------------------------------------------------------

II. Interacción hombre-máquina y visualización de la información

1. Diseño de legibilidad

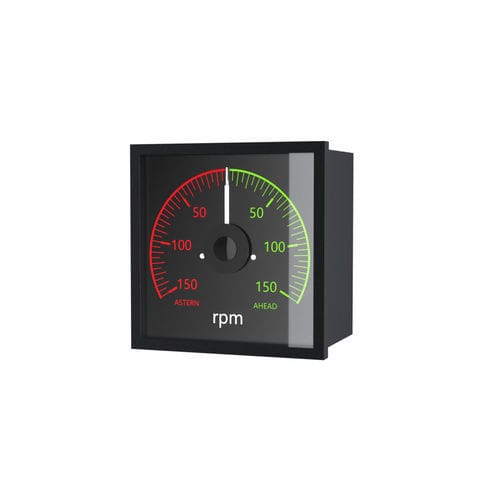

① División jerárquica de la información: La interfaz principal debe dar prioridad a la visualización de datos básicos (como rumbo, velocidad, profundidad del agua, régimen del motor). La información secundaria (como el consumo de combustible o el voltaje de la batería) puede cambiarse mediante paginación o ventanas emergentes. Los parámetros clave se marcan con colores de alto contraste (rojo para advertencias, verde para normal, de acuerdo con la norma ISO 3864 de colores de seguridad).

② Especificaciones de fuentes y gráficos: La altura de los números/letras debe ser ≥ 8 mm (claramente reconocible a una distancia de visión sentado de 500 mm), y deben utilizarse fuentes sans - serif (como Helvetica). El intervalo de escala de los instrumentos de tipo puntero debe ser ≤ 5°, y el retardo de actualización de los datos dinámicos debe ser ≤ 0,5 segundos.

③ Adaptación multimodo: Apoyar el cambio automático entre los modos diurno y nocturno (reducir el brillo a 50 nits en la noche para evitar la contaminación lumínica de interferir con la visión nocturna), y permitir inversa - pantalla en color con luz fuerte (cambiar de texto negro sobre fondo blanco a texto blanco sobre fondo negro).

2. Comodidad operativa

① Modos de interacción compatibles: Combine pantallas táctiles (capacitivas, admiten el funcionamiento con guantes finos, tiempo de respuesta ≤ 15ms) y botones físicos (botones impermeables, carrera 2 - 3mm, fuerza de respuesta 5 - 10N). Para operaciones complejas (como la configuración de parámetros), se proporciona un codificador giratorio para evitar toques accidentales.

② Disposición agradable a la vista: La altura de instalación debe estar dentro de ± 15 ° de la línea de visión horizontal del conductor en una posición sentada, y el ángulo de inclinación de la pantalla debe ser de 10 ° - 30 ° (para reducir la reflexión y la fatiga del cuello). La información de alarma importante (como el exceso de velocidad o los fallos) se muestra mediante ventanas emergentes, iconos parpadeantes y un zumbador (volumen de 70 a 85 dB, 15 dB más alto que el ruido ambiente).

-------------------------------------------------------------------------

III. Fiabilidad y funcionalidad

1. Fiabilidad del hardware

① Estabilidad de la fuente de alimentación: Soporta entrada de amplio - voltaje (9 - 36VDC), con protección contra sobretensiones - incorporada (resistente a tensiones instantáneas ± 2kV) y protección contra - conexiones inversas. El consumo de energía debe ser ≤ 15W (≤ 5W en modo de - ahorro de energía).

② Redundancia de datos y copia de seguridad: Los datos críticos (como las pistas de navegación, el estado del dispositivo) se almacenan en tiempo - real en la memoria local (admite la expansión de la tarjeta TF) y se pueden sincronizar con el sistema de control central del barco a través de interfaces NMEA 2000/RS485.

2. Integración funcional y capacidad de ampliación

① Compatibilidad Multi - Sistema: Soporta los protocolos de comunicación NMEA 0183/NMEA 2000, y se conecta sin problemas a dispositivos como GPS, radar, ECDIS (Sistema de Información y Visualización de Cartas Electrónicas), AIS (Sistema de Identificación Automática) para conseguir una visualización de fusión de datos.

② Interfaz personalizable: Permite a los usuarios personalizar el diseño de la pantalla (edición de componentes mediante arrastrar y soltar) para adaptarse a las diferentes necesidades de los distintos tipos de buques (como cargueros, yates, pesqueros).

-------------------------------------------------------------------------

IV. Seguridad y conformidad

1. Diagnóstico y aviso de averías

① Función de autocomprobación integrada (prueba de pantalla completa al arrancar, detección del estado de conexión del sensor). Cuando se produce una anomalía, se activan alarmas multinivel (advertencia de nivel 1: amarillo intermitente; avería de nivel 2: rojo constante + sonido de zumbador continuo), y se envían señales al sistema de alarma de la cabina a través de la API.

② Verificación de doble fuente de datos críticos (como la conexión simultánea de dos sensores de rumbo para comparar automáticamente la coherencia de los datos) para evitar errores de cálculo causados por fallos de un solo punto.

2. Normas y certificación

Cumple el "Convenio Internacional para la Seguridad de la Vida Humana en el Mar (SOLAS)" de la OMI, la norma IEC 60945 (Requisitos generales para equipos electrónicos marinos) y las certificaciones de las sociedades de clasificación (como DNV GL, ABS, CCS). La compatibilidad electromagnética (CEM) debe cumplir la norma CISPR 33 Clase B para evitar interferencias con los equipos de navegación de los buques.

-------------------------------------------------------------------------

V. Diseño estructural y de instalación

1. Compacidad y modularidad

① El grosor de la carrocería debe ser ≤ 50mm (para adaptarse al estrecho espacio de la cabina). Adopta instalación empotrada (el panel frontal es fijo, y los terminales de cableado traseros son de diseño modular), y soporta desmontaje y montaje rápidos (tiempo de sustitución ≤ 10 minutos).

② El material de la carcasa se selecciona entre aleación de aluminio anodizado (ligero y resistente a la corrosión) o plástico reforzado con fibra de vidrio (resistente a la corrosión por niebla salina, conforme a la norma ASTM B117).

2. Optimización ergonómica

① Tamaño de pantalla adaptado a la distancia de visualización: A una distancia de visión de 500 mm, se recomienda una pantalla de 7 - 12 - pulgadas (densidad de píxeles ≥ 150PPI) para evitar operaciones frecuentes de barrido o zoom. El área de operación debe concentrarse en el 1/3 inferior de la pantalla, lo que se ajusta al rango natural de movimiento del miembro superior humano.

-------------------------------------------------------------------------

Conclusión

El diseño de los instrumentos LCD marinos debe centrarse en la "tolerancia medioambiental, la eficiencia de la información y la seguridad operativa". Gracias a la innovación en la tecnología de visualización (visibilidad con luz intensa, funcionamiento en un amplio rango de temperaturas), la optimización de la interacción hombre-máquina (diseño claro, funcionamiento multimodo), la mejora de la fiabilidad (resistencia a las vibraciones y al agua, redundancia de datos) y el cumplimiento de las normas, se garantiza un soporte de información preciso y estable para los miembros de la tripulación en entornos marinos complejos, se reduce la carga operativa y el riesgo de errores de cálculo y, en última instancia, se mejora la seguridad y la eficacia operativa de la navegación marítima.
