Contexto de aplicación de la palanca de control del mini timón

{{{sourceTextContent.subTitle}}}

La palanca de control del timón está pasando de ser un dispositivo mecánico basado en el efecto palanca a convertirse en un terminal de mando electrónico que transmite la intención de gobierno. Su tamaño ya no viene determinado tanto por las necesidades mecánicas como por el espacio disponible en el puente de mando y las situaciones de control.

{{{sourceTextContent.description}}}

I. Requisitos técnicos: la dirección asistida y el sistema «steer-by-wire» eliminan las restricciones dimensionales
1. Los volantes de gran tamaño convencionales dependían de un brazo de palanca largo para contrarrestar la carga hidrodinámica del timón; el tamaño era, ante todo, un requisito mecánico.
2. Con la adopción generalizada de la dirección asistida hidráulica o eléctrica, se reduce el esfuerzo de dirección, lo que permite reducir el tamaño de la palanca de control del timón.
3. El sistema «steer-by-wire» permite que la palanca de control del timón emita únicamente señales eléctricas y elimina el acoplamiento mecánico con el mecanismo de dirección, lo que ofrece mayor libertad en cuanto a su forma y dimensiones.

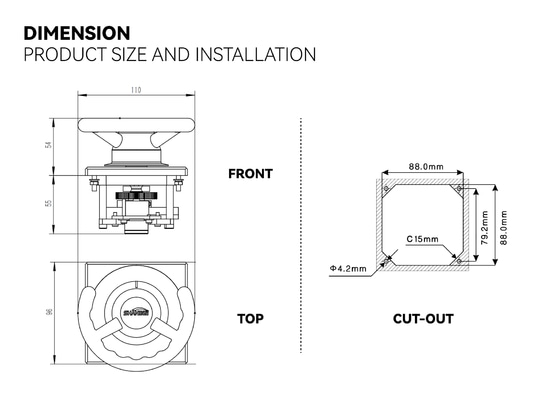

4. Configuración típica: instalación de perfil bajo montada en panel, que emite señales estándar de potenciómetro, señales de corriente o señales de bus, con protección ambiental adecuada para su instalación en el puente de mando.

II. Embarcaciones pequeñas: el espacio en el puente de mando impulsa el diseño compacto
1. Las cabinas de mando de yates, lanchas rápidas y embarcaciones de trabajo son reducidas; un volante de gran tamaño ocupa espacio en la consola y en los pasillos.
2. Las consolas modernas también deben integrar instrumentación, pantallas, equipos de propulsión y de comunicación, lo que agrava las limitaciones de espacio en el panel.
3. El valor de la mini palanca de control del timón radica en «comprimir» la función de gobierno fuera del panel, lo que permite que los controles de navegación y propulsión coexistan dentro del espacio limitado de la consola.

III. Embarcaciones de gran tamaño: el atraque y las maniobras de precisión crean la necesidad de una «segunda palanca de control del timón pequeña»
1. Los timones principales se han vuelto más compactos gracias a la asistencia eléctrica, pero el atraque y el desatraque siguen requiriendo un control preciso del timón en las alas del puente y en los puestos de observación laterales.
2. Estos lugares son demasiado estrechos para las ruedas de timón principales convencionales, pero requieren un dispositivo de fácil acceso para el ajuste preciso del timón.
3. Por lo tanto, la mini palanca de control del timón sirve como interfaz adaptada a cada situación dentro de una arquitectura de control multiestación, en lugar de ser un simple sustituto de la rueda de timón principal.
